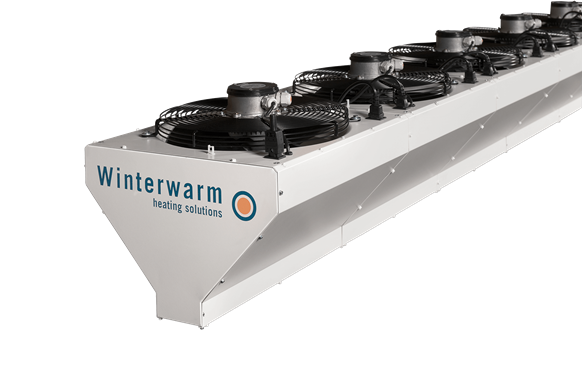

Winterwarm ACM - modulair luchtgordijn

Een modulair luchtgordijn met een hoge luchtopbrengst en lage penetratiegraad. De modulaire constructie maakt het mogelijk om voor iedere deurbreedte een passend gordijn samen te stellen.

Plaatsing van een luchtgordijn voor een deur die regelmatig open en dicht gaat, draagt bij aan een vermindering van het gasverbruik en verhoging van het comfort.

Onafhankelijk onderzoek heeft aangetoond dat het energieverlies 60 tot 80% afneemt wanneer een luchtgordijn is geïnstalleerd.


Het luchtgordijn zorgt niet alleen voor een afscheiding met de buitenlucht maar zuigt tevens de warme lucht aan die onder het plafond hangt en benut deze alsnog. Voor de mensen die werkzaam zijn in de ruimte is het prettiger werken daar zij minder tocht ervaren.

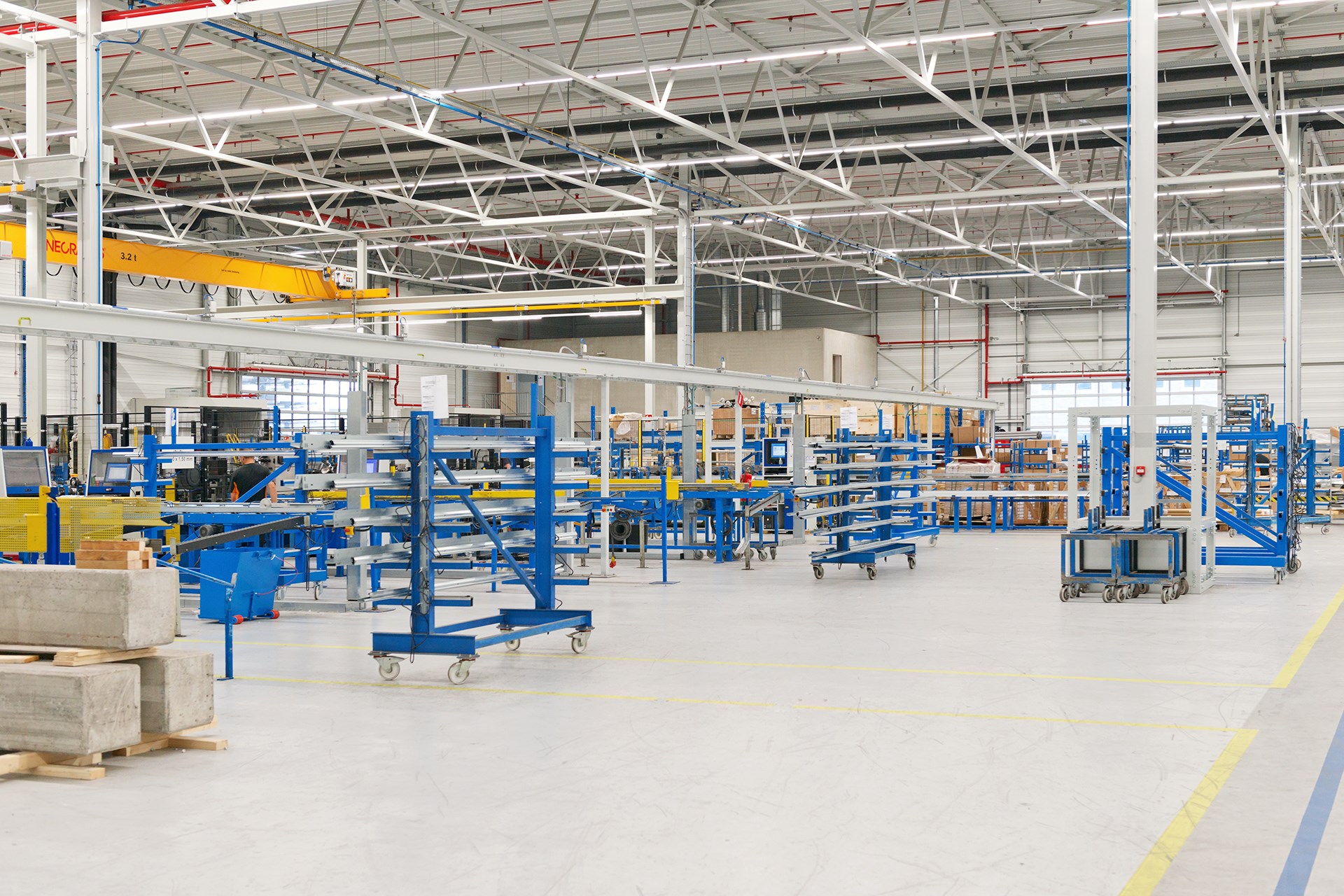

De ACM is heel geschikt om toe te passen bij laaddeuren en boven laadperrons. Maar ook  als “onzichtbare” afscheiding tussen bijvoorbeeld de montagehal en het magazijn wanneer men het in de montagehal toch graag een paar graden warmer heeft dan in het magazijn.
Het ACM luchtgordijn kan men zelf samenstellen uit modules van 50 cm breed zodat voor iedere deur een luchtgordijn van de juiste breedte geïnstalleerd kan worden.




Kenmerken:
  • Modulaire constructie
  • Toepasbaar tot max. hoogte van 4,5 m.
  • Verticale en horizontale plaatsing mogelijk
  • Installatie vóór een overheaddeur mogelijk
  • Voorzien van Gurney-flap*
  • Reductie van warmteverlies 60% tot 80%
  • Instelbare schoepen
  • Laag gewicht

* Gurney-flap: deze lamel geeft extra sturing aan de luchtstroom wat resulteert in een hogere luchtsnelheid op vloerniveau dus minder penetratie van de buitenlucht.


De ACM bestaat uit modules van 50cm die middels een stekker doorgekoppeld worden. Per luchtgordijn is één assemblageset met eindplaten benodigd; wordt het gordijn breder dan 5m., dan dient men in het midden een extra steun te monteren.
Er is voor zowel  horizontale als voor verticale installatie,  een montage set beschikbaar (zie accessoires)

Een correct geïnstalleerd luchtgordijn creëert een barrière die de volledige deuropening afdekt. De opening wordt beïnvloed door verschillen in temperatuur (binnen/buiten), druk en windbelasting.

Dit effect is het grootst op vloerniveau dus het is van uitermate belang dat de luchtsnelheid daar ook nog hoog is.



De Gurney-flap zorgt ervoor dat de luchtsnelheid op peil blijft en de penetratiegraad zo laag mogelijk is, óók op vloerniveau.
Onafhankelijke onderzoeken tonen aan dat een goed geïnstalleerd luchtgordijn het energieverlies door de deuropening wel met 80% kan verminderen!
