Van verwarmen naar een comfortabel klimaat, het hele jaar door

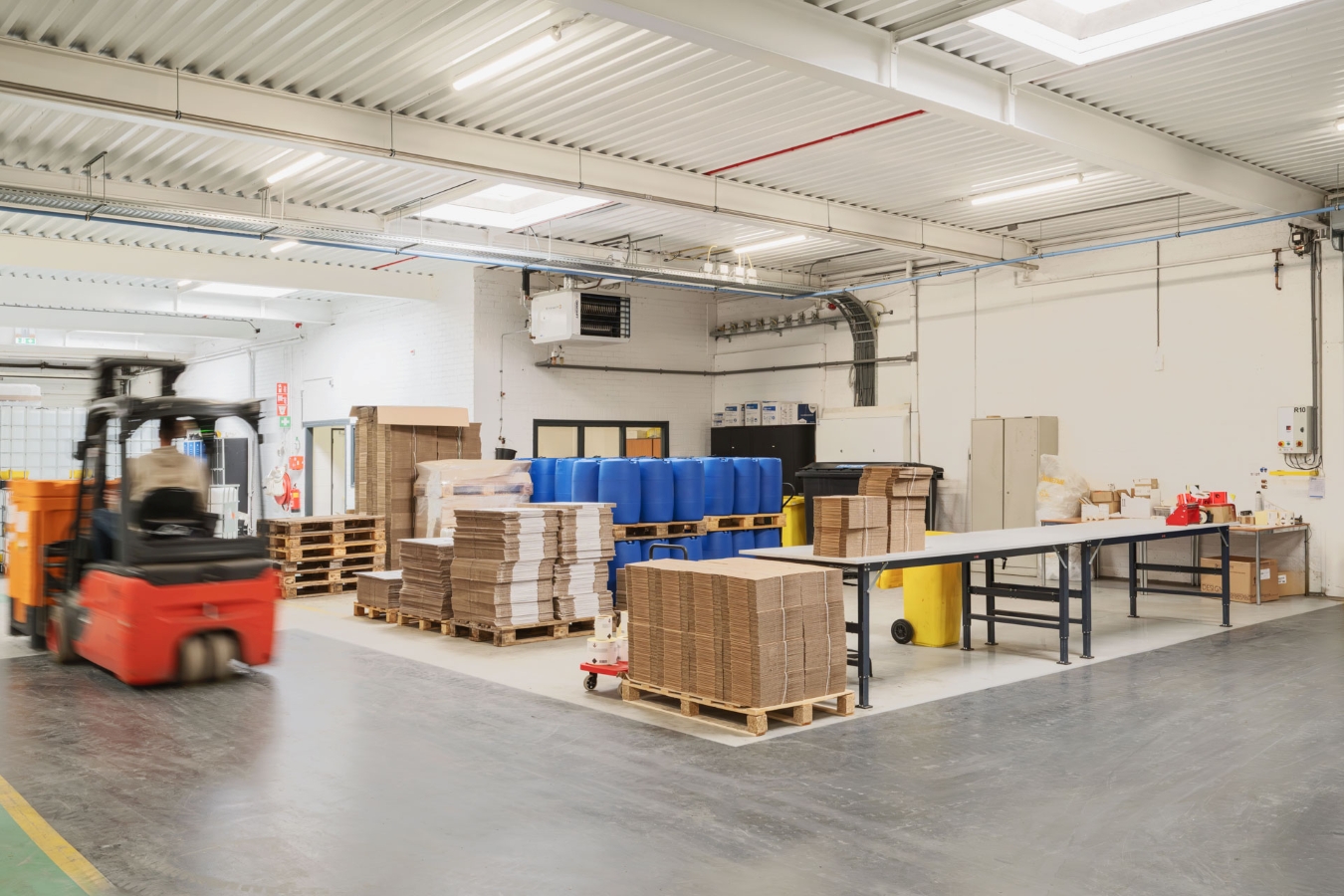

JBC Solutions is loonverpakker, distributeur en totaalleverancier van chemische producten. In de productiehal was niet alleen verwarming nodig. Tijdens warme zomerdagen kon de temperatuur oplopen tot 32 °C. Het bedrijf zocht daarom naar een oplossing waarmee de hal zowel verwarmd als gekoeld kon worden.

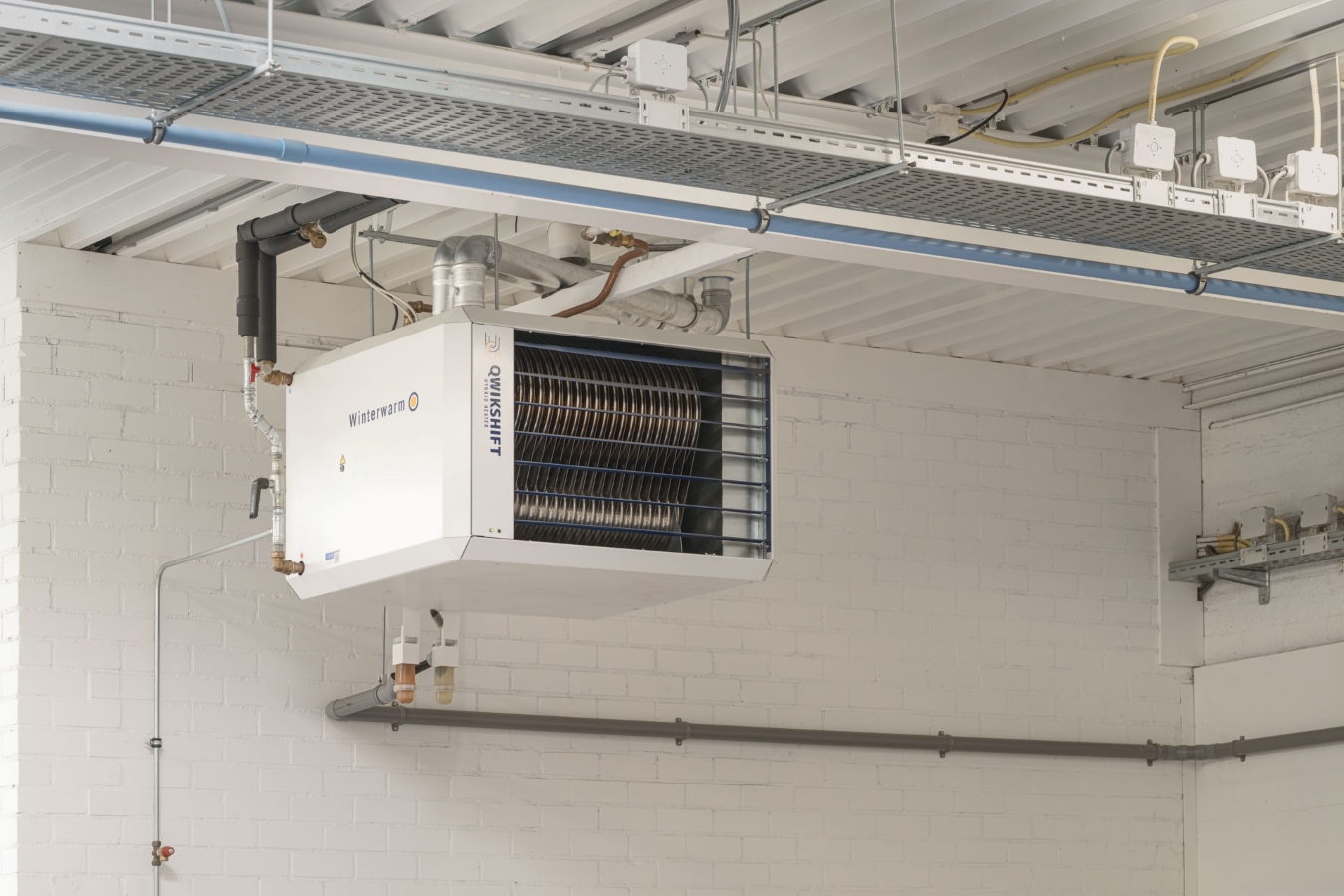

Rouwenhorst Installatietechniek installeerde hiervoor onder andere een Qwikshift QSG 16+50. Deze hybride luchtverwarmer combineert een warmtepomp met een gasgestookte booster en slimme regeling.
“Met de combinatie van Winterwarm-systemen kunnen we onze hal zowel in de winter verwarmen als in de zomer koelen. In de zomer is het hier nu heel comfortabel, terwijl de temperatuur anders kon oplopen tot wel 32 graden.”
Michiel van Rutte, bedrijfsleider JBC Solutions
De oplossing bij JBC Solutions
In de productieomgeving zijn verschillende Winterwarm-systemen toegepast:
- 1 × Qwikshift QSG 16+50
- 1 × WWH 340LT watergevoede luchtverwarmer + HPX 16 warmtepomp
- installatie door Rouwenhorst Installatietechniek
In onderstaand indicatief rekenvoorbeeld is de besparing op het elektriciteitsverbruik door de opbrengst van de zonnepanelen niet meegenomen.
Voorbeeldberekening verduurzaming bedrijfshal JBC
Ontdek wat de overstap van een gasgestookte luchtverwarmer naar een hybride verwarmings- en koelsysteem kan opleveren.
Dit levert de verduurzaming op
Vergelijking energieverbruik en kosten
Door de inzet van warmtepompen daalt het gasverbruik met circa 73%. Het elektriciteitsverbruik neemt toe, maar per saldo dalen de berekende energiekosten met 53%.
Uitgangspunten van de berekening
- Verwarmingsvermogen: 80 kW
- Stookuren: 800 uur per jaar
- Elektriciteitsprijs: € 0,18/kWh
- Gasprijs: € 1,10/m³
| Bestaande installatie | Nieuwe hybride installatie | |
|---|---|---|
| Toestel | 1x URS 100 Gasgestookte luchtverwarmer |
1x QSG 16+50* HPX warmtepomp 16 kW + hybride gasbooster 50 kW 1x WWH340LT + HPX 16 Indirecte luchtverwarmer 38 kW + HPX warmtepomp 16 kW |
| Gasverbruik per jaar | 10.610 m³ | 2.907 m³ |
| Elektriciteitsverbruik per jaar | 700 kWh | 12.990 kWh |
| Energiekosten per jaar | € 11.800 | € 5.536 |
Investering en terugverdientijd
| Aanschafkosten | € 31.317 |
| ISDE-subsidie in dit rekenvoorbeeld | − € 7.850 |
| Investering na subsidie | € 23.467 |
| Jaarlijkse besparing op energiekosten | € 6.264 |
| Eenvoudige terugverdientijd | 3,7 jaar |
Extra voordeel: 29 kW koelvermogen
Naast het verwarmingsvermogen van 80 kW biedt de nieuwe installatie ook 29 kW koelvermogen. Zo kan de bedrijfshal niet alleen duurzaam worden verwarmd, maar ook worden gekoeld.
Let op: Dit is een indicatieve voorbeeldberekening. Werkelijke besparingen en terugverdientijden kunnen afwijken door gebruik, energieprijzen, investeringskosten en subsidies. Zelf opgewekte zonnestroom is niet meegerekend.
Waarom hybride verwarmen interessant kan zijn voor een bedrijfshal
Volledig elektrisch verwarmen is niet voor iedere bestaande bedrijfshal direct de meest praktische oplossing. De beschikbare netaansluiting, het benodigde piekvermogen en de investering spelen allemaal een rol.
De Qwikshift QSG kiest daarom voor een hybride aanpak. De warmtepomp voorziet ongeveer 80% van de tijd in de warmtebehoefte. Bij het opstarten van de werkdag of wanneer het buiten koud is, kan de gasgestookte booster extra vermogen leveren. Zodra de gewenste temperatuur is bereikt, neemt de warmtepomp de warmtevraag weer over.
Dat maakt de QSG met name interessant voor bestaande bedrijfshallen waar al gasgestookte luchtverwarmers aanwezig zijn. Omdat het systeem niet volledig elektrisch werkt, kan met een kleinere elektrische aansluiting worden volstaan dan bij een volledig elektrische verwarmingsoplossing.
Verwarmen én koelen met één systeem
De warmtepomp wordt niet alleen gebruikt voor verwarming. In de zomer wordt het proces omgedraaid en kan de QSG via dezelfde binnenunit koelen. Een afzonderlijk koelsysteem is daardoor niet nodig.
Dat was bij JBC een belangrijk voordeel: juist de mogelijkheid om de hoge zomertemperaturen in de productieomgeving terug te brengen, maakte de oplossing interessant.
Wat levert de Qwikshift QSG op?
Tot 60% minder energieverbruik
Door een groot deel van de warmtevraag met de warmtepomp in te vullen.
Snel op temperatuur
Op koude momenten of bij het opstarten levert de gasbooster direct extra verwarmingsvermogen.
Koeling in de zomer
De warmtepomp kan worden omgekeerd, zodat dezelfde installatie ook voor koeling wordt gebruikt.
Slimme aansturing
De Smart Controller stemt warmtepomp en booster automatisch op elkaar af. Energieprijzen kunnen worden ingevoerd, waarna de regeling de meest voordelige manier kiest om de gewenste temperatuur te bereiken. Ook aansluiting op een gebouwbeheersysteem via Modbus is mogelijk.
ISDE-subsidie mogelijk
Voor de QSG in combinatie met een HPX-warmtepomp kan ISDE-subsidie van toepassing zijn.
Ook toegepast in andere bedrijfshallen

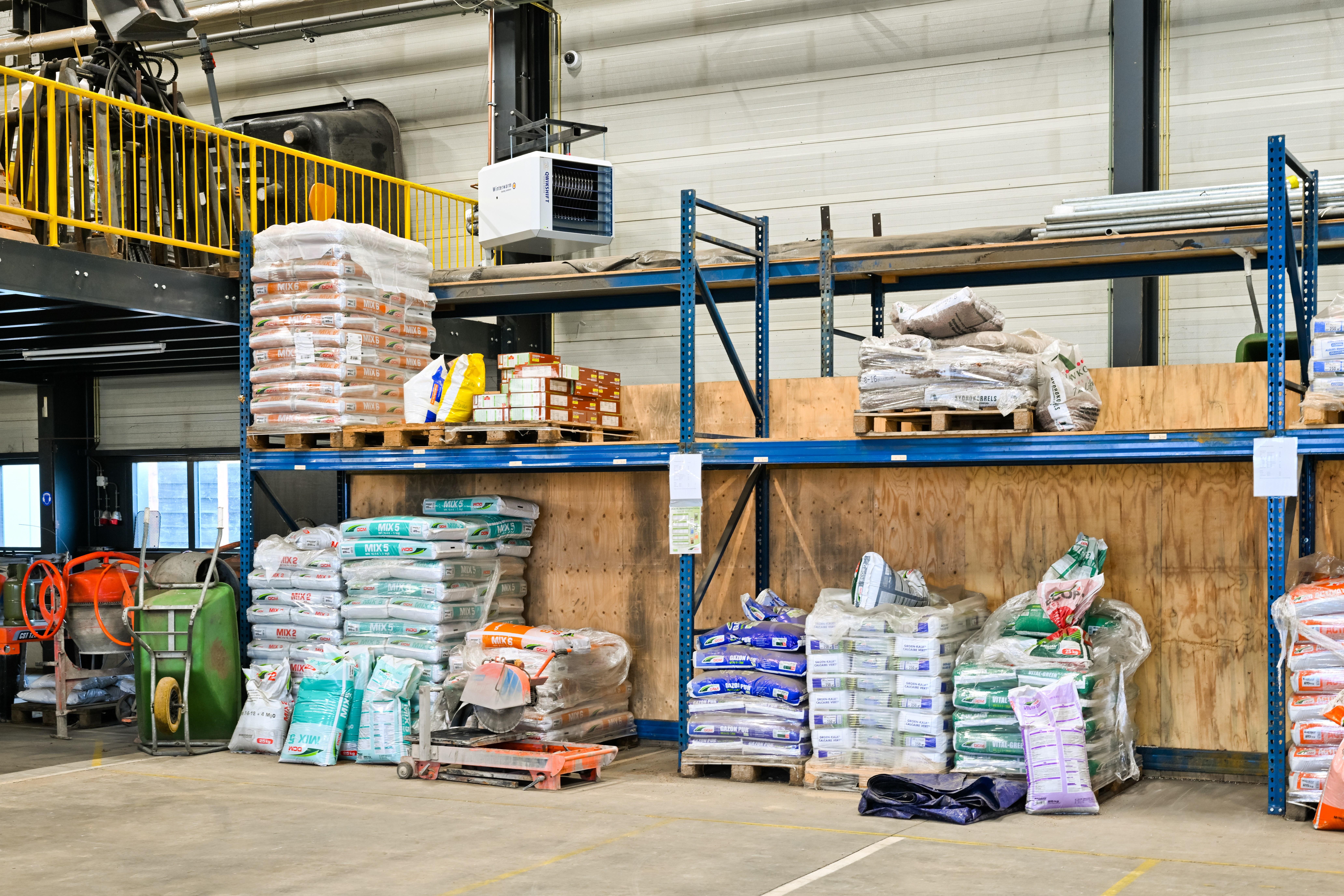

De Qwikshift QSG wordt inmiddels in verschillende bedrijfshallen toegepast. Bij Sjoerd Frielink Multidiensten en Huls Duurzame Energie in Winterswijk zijn bijvoorbeeld twee QSG 12+30-units geplaatst voor het verwarmen en koelen van bedrijfshallen.

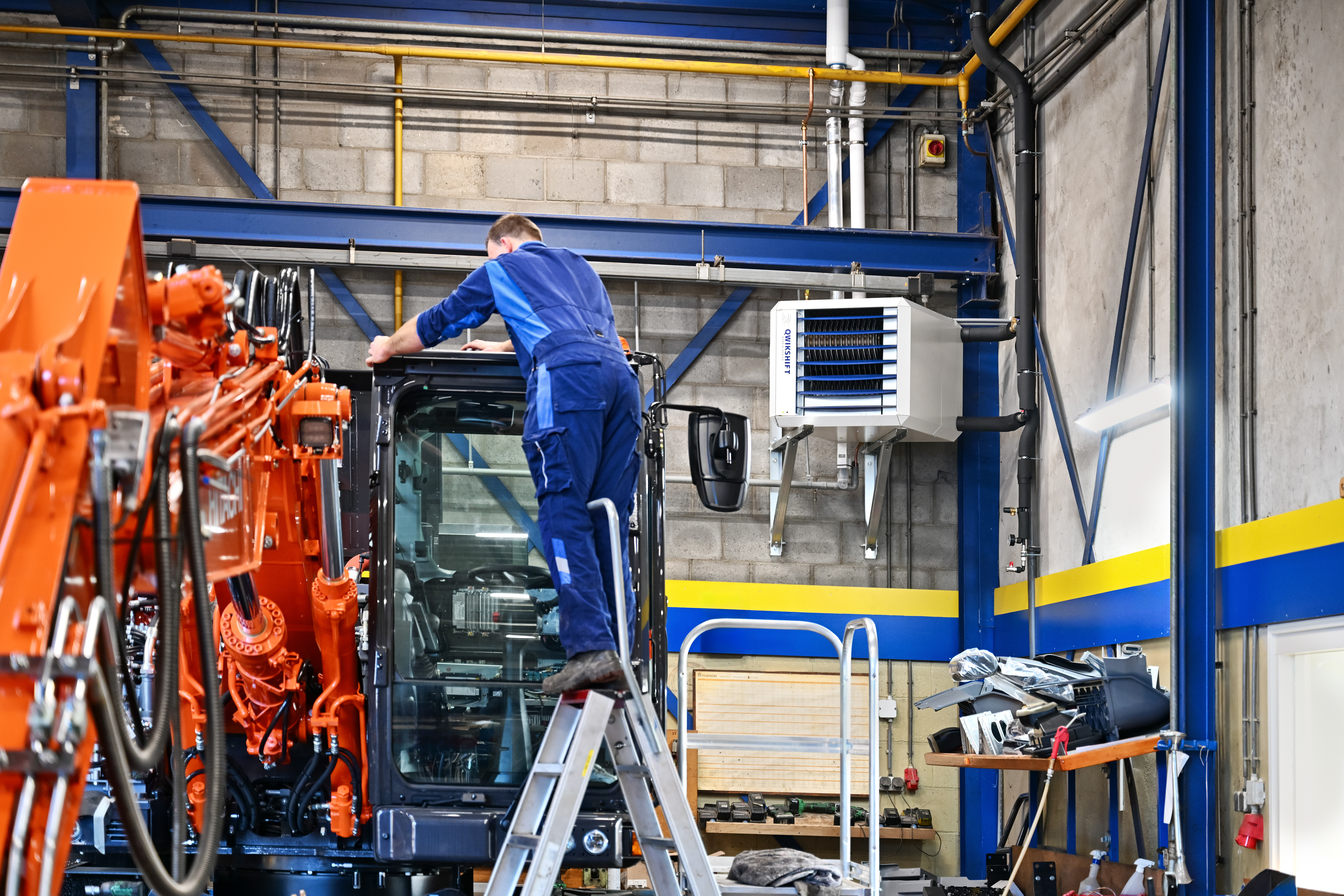

Ook bij Landbouwhuis Timmerman in Wierden werd een bestaande Winterwarm Universum-luchtverwarmer vervangen door een Qwikshift QSG. Daarmee laat het project zien hoe hybride verwarming ook bij vervanging van een bestaande gasgestookte luchtverwarmer kan worden toegepast
Past hybride verwarmen bij jouw bedrijfshal?
Of de Qwikshift QSG interessant is, hangt onder andere af van de afmetingen en het gebruik van de hal, het huidige verwarmingssysteem, de beschikbare elektrische aansluiting en de gewenste verwarmings- en koelcapaciteit.
Winterwarm kan op basis van jouw bedrijfshal een capaciteitsberekening maken en adviseren welke uitvoering past. De QSG-serie loopt momenteel van compacte uitvoeringen tot de QSG 30+60 met 90 kW totaal verwarmingsvermogen.
Benieuwd wat hybride verwarmen voor jouw bedrijfshal kan betekenen?
Liever eerst een indicatie van het benodigde vermogen? Bereken de benodigde warmtecapaciteit met onze Quick Scan.
